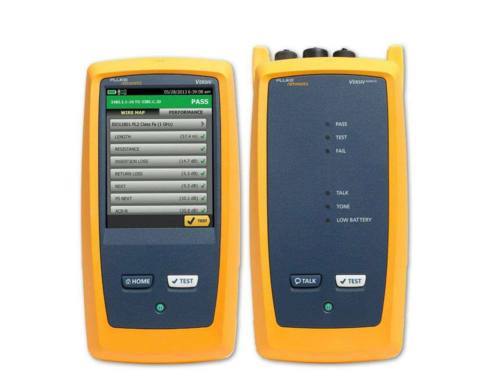

Υπάρχουν μόνο τρία πρότυπα δοκιμών για το σύρμα δικτύου κατηγορίας 6, και τα άλλα είναι παρόμοια.
(1) EIA / TIA-568A, TIA / EIA-568 είναι το πρότυπο για ολοκληρωμένα συστήματα καλωδίωσης στη Βόρεια Αμερική και η τελευταία διαθέσιμη έκδοση είναι ANSI / TIA-568.C
Η EIA (Electronic Industries Association) είναι ένας οργανισμός που ειδικεύεται στις ηλεκτρικές ιδιότητες των διεπαφών. Τα καθιερωμένα πρότυπα είναι RS-232, RS-485, κ.λπ. και η TIA (Ένωση Τηλεπικοινωνιακών Βιομηχανιών) έχει αναπτυχθεί ειδικά. Πρότυπη οργάνωση για την καλωδίωση επικοινωνίας και την αρχιτεκτονική.
Στις αρχές του 1985, υπήρξε έλλειψη προτύπων για τα συστήματα καλωδίωσης επικοινωνιών στα κτίρια όσον αφορά τους υπολογιστές και τις επικοινωνίες. Η CCIA (Ένωση Επικοινωνιών Βιομηχανίας Επικοινωνιών) απαίτησε από την οργάνωση EIA να αναπτύξει πρότυπα για υπολογιστές και επικοινωνίες, έτσι το 1991 Τον Ιούλιο, εμφανίστηκε η πρώτη έκδοση του προτύπου! Αυτό είναι EIA / TIA-568.
Η δεύτερη έκδοση του TIA / EIA-568 εκδόθηκε το 1995 και είναι η πιο ευρέως αποδεκτή έκδοση, ANSI / TIA / EIA-568.A.
Το 2001, η TIA / EIA-568 κυκλοφόρησε την τρίτη έκδοση, ANSI / TIA / EIA-568.B [1].
Το πρότυπο καλωδίωσης ANSI / TIA / EIA-568-B.1 περιγράφει σημαντικές τυπικές απαιτήσεις όπως η τοπολογία, το μήκος καλωδίων και καλωδίων που απαιτούνται για το σχεδιασμό και την κατασκευή. Για λόγους δοκιμών, το πρότυπο 568-Β.1 ορίζει, για παράδειγμα, απώλειες εισαγωγής, παρεμβολές κοντά (NEXT), παρεμβολές από το τέλος (FEXT), απώλεια επιστροφής και άλλες παραμέτρους μέτρησης που σχετίζονται με δομημένα καλωδιακά συστήματα. Αυτό το πρότυπο ορίζει λεπτομερώς τις μετρήσεις των δοκιμών απόδοσης για τα εγκατεστημένα καλώδια.
Το πρότυπο ANSI / TIA / EIA-568.B αντικαταστάθηκε από το ANSI / TIA-568.C το 2009 [2].
Το ANSI / TIA-568.C χωρίζεται σε 4 μέρη:
ANSI / TIA-568.C.0: Κοινά πρότυπα καλωδίωσης για κτίρια χρηστών
ANSI / TIA-568.C.1: Πρότυπα Καλωδίωσης Τηλεπικοινωνιακών Δομικών Κτιρίων
ANSI / TIA-568.C.2: Ισορροπία συνεστραμμένου ζεύγους τηλεπικοινωνιών καλωδίωσης και σύνδεσης υλισμικού
ANSI / TIA-568.C.3: Πρότυπα υλικού καλωδίωσης και σύνδεσης ινών [1]
(2) ISO / IEC11801: Διεθνές Πρότυπο Πληροφοριακής Τεχνολογίας Ονοματεπώνυμο Ολοκληρωμένης Ονοματολογίας - Υποδομή Χρήσης Δομημένης Καλωδίωσης Υποδομής Χρήστη, το οποίο καταρτίστηκε και αναθεωρήθηκε από την επιτροπή ISO / IEC JTC1 SC25 του Διεθνούς Οργανισμού Τυποποίησης. Αυτό το πρότυπο περιγράφει τον τρόπο σχεδιασμού δομημένης καλωδίωσης γενικής χρήσης για πολλαπλές εφαρμογές δικτύου όπως αναλογικές και ISDN τεχνολογίες, πολλαπλά πρωτόκολλα μεταφοράς δικτύου όπως 10BASE-T, 100BASE-T, 1000BASE-T, 1000BASE-SR κ.λπ. να χρησιμοποιείται σε συστήματα ελέγχου, βιομηχανικό αυτοματισμό, HDBASE-T και άλλες εφαρμογές. Τα επίπεδα απόδοσης και οι αποστάσεις μετάδοσης του συνεστραμμένου ζεύγους και της δρομολόγησης καλωδίων δηλώνονται σαφώς στο πρότυπο.
Η EIA (Electronic Industries Association) είναι ένας οργανισμός που ειδικεύεται στις ηλεκτρικές ιδιότητες των διεπαφών. Τα καθιερωμένα πρότυπα είναι RS-232, RS-485, κ.λπ. και η TIA (Ένωση Τηλεπικοινωνιακών Βιομηχανιών) έχει αναπτυχθεί ειδικά. Πρότυπη οργάνωση για την καλωδίωση επικοινωνίας και την αρχιτεκτονική.
Στις αρχές του 1985, υπήρξε έλλειψη προτύπων για τα συστήματα καλωδίωσης επικοινωνιών στα κτίρια όσον αφορά τους υπολογιστές και τις επικοινωνίες. Η CCIA (Ένωση Επικοινωνιών Βιομηχανίας Επικοινωνιών) απαίτησε από την οργάνωση EIA να αναπτύξει πρότυπα για υπολογιστές και επικοινωνίες, έτσι το 1991 Τον Ιούλιο, εμφανίστηκε η πρώτη έκδοση του προτύπου! Αυτό είναι EIA / TIA-568.
Η τρίτη έκδοση του ISO / IEC 11801 (σχέδιο) είναι η μεγαλύτερη αλλαγή από το 2010. Τα αρχικά κατανεμημένα πρότυπα πολλαπλών δομημένων καλωδίων είναι ενσωματωμένα. Η νέα έκδοση θα αποτελείται από έξι μέρη:
Πρότυπος αριθμός νέας έκδοσης ISO / IEC
Εναλλακτική περιγραφή τυπικού αριθμού
ISO / IEC 11801-1 ISO / IEC 11801: 2002 Απαιτήσεις για δομημένη καλωδίωση για συνεστραμμένο ζεύγος και καλώδιο
ISO / IEC 11801-2ISO / IEC 11801: 2002 εμπορική (επιχείρηση) καλωδίωση κτιρίου
ISO / IEC 11801-3ISO / IEC 24702 Βιομηχανική καλωδίωση
Καλωδίωση οικιακής χρήσης ISO / IEC 11801-4ISO / IEC 15018
Καλωδίωση κέντρου δεδομένων ISO / IEC 11801-5 ISO / IEC 24764
ISO / IEC 11801-6 ISO / IEC TR24704 Κατανάλωση καλωδίων εγκαταστάσεων διανομής κτιρίων
Επίπεδο καναλιού και συνδέσμου
Το πρότυπο καθορίζει το επίπεδο μετάδοσης συνδέσμου και καναλιού ενός ισορροπημένου ζεύγους ζεύγους ζεύγους τεσσάρων ζευγών 100 Ω, που περιλαμβάνει τα ακόλουθα επίπεδα:
Κλάση Α: Υποστηρίζει εύρος ζώνης σε σύνδεση και κανάλι 100 kHz
Κλάση Β: Υποστηρίζει εύρος ζώνης σε σύνδεση 1MHz και κανάλι
Κλάση C: Υποστηρίζει εύρος ζώνης σε σύνδεση 16MHz και κανάλι
Κλάση D: Υποστηρίζει εύρος ζώνης σε σύνδεση 100MHz και κανάλι
Κλάση E: Υποστηρίζει εύρος ζώνης σε σύνδεση 250MHz και κανάλι
Κατηγορία EA: Υποστηρίζει εύρος ζώνης σε σύνδεση 500MHz και κανάλι
Κλάση F: Υποστηρίζει εύρος ζώνης σε σύνδεση και κανάλι 600MHz
Class FA: Υποστηρίζει εύρος ζώνης έως 1000MHz σύνδεση και κανάλι
Κλάση I: Υποστηρίζει συνδέσμους και κανάλια με εύρος ζώνης έως 2000MHz (ισχύει μόνο για την περιοχή καναλιών των 30m)
Κλάση II: Σύνδεσμοι και κανάλια που υποστηρίζουν εύρος ζώνης μέχρι 2000MHz (ισχύουν μόνο στην περιοχή καναλιών των 30m) Στην τρέχουσα δεύτερη έκδοση, το συνιστώμενο επίπεδο σύνδεσης για τα κτίρια είναι Class D (Super Category 5) ή υψηλότερο. στην τρίτη έκδοση, το συνιστώμενο επίπεδο συνδέσμου είναι Class EA (Super Category 6) ή υψηλότερο.
Τα ανωτέρω περιγραφέντα στοιχεία συνδέσμου και επιπέδου καναλιού μπορούν να αποτελούνται από αντίστοιχους βαθμούς συνεστραμμένου ζεύγους και συνδετήρες. Τα περιγραφόμενα πρότυπα συνεστραμμένου ζεύγους και συνδετήρα μπορούν να αναφέρονται στο πρότυπο σύνδεσης IEC 60603-7 και στο πρότυπο συνεστραμμένου ζεύγους IEC61156. Τα αντίστοιχα επίπεδα είναι τα εξής:
Κατηγορία 1: Καλώδια και βύσματα που υποστηρίζουν εύρος ζώνης μέχρι 100 kHz
Κατηγορία 2: Καλώδια με εύρος ζώνης υποστήριξης μέχρι 1 MHz και συνδέσεις
Κατηγορία 3: Καλώδια και υποδοχές που υποστηρίζουν εύρος ζώνης μέχρι 16 MHz
Κατηγορία 5 (επίσης κοινώς αναφερόμενη ως Κατηγορία 5E, Super 5): Καλώδια και βύσματα που υποστηρίζουν εύρος ζώνης μέχρι 100MHz
Κατηγορία 6 (έξι τύποι): Καλώδια με εύρος ζώνης έως 250MHz και συνδέσεις
Κατηγορία 6Α (Super Κατηγορία 6): Υποστήριξη εύρους ζώνης Καλώδιο και υποδοχή 500MHz
Κατηγορία 8.1 (σχέδιο, TIA επίσης γνωστό ως Κατηγορία 8): Υποστηρίζει το εύρος ζώνης στο καλώδιο και το βύσμα 2000MHz
Κατηγορία 7 (Κατηγορία 7) εντός 30 μέτρων: Υποστηρίζει εύρος ζώνης και σύνδεση με καλώδιο 600MHz και σύνδεση
Κατηγορία 7Α (Super Seven): Καλώδια και βύσματα που υποστηρίζουν εύρος ζώνης μέχρι 1000MHz Κατηγορία 8.2 (draft): Καλώδια και βύσματα που υποστηρίζουν εύρος ζώνης έως 2000MHz εντός 30 μέτρων Κατηγορία8Καταστήματα 8.1 και Κατηγορία 8. 2 ονομάζονται 8 κλάσεις, τα οποία μπορούν να υποστηρίξουν 2000MHz μετάδοση εντός μήκους καναλιού 30 μέτρων. Όταν το μήκος του καναλιού κυμαίνεται από 30 μέτρα έως 100 μέτρα, οι επιδόσεις της κατηγορίας 8.1 είναι παρόμοιες με εκείνες της κατηγορίας 6Α. Οι επιδόσεις του τύπου 8.2 και του παρόμοιου προτύπου επεξεργασίας επιπέδου καλωδίων κατηγορίας 7Α καθορίζουν πολλαπλά επίπεδα καλωδίων οπτικών ινών: καλώδιο οπτικών ινών OM1: Τύπος ινών τύπου 62.5μm, εύρος ζώνης υποστήριξης 200MHz * καλώδιο πολλαπλών διαδρομών kmOM2 σε 850nm: multimode fiber type 50μm μεταφορικό εύρος ζώνης 500MHz * καλώδιο πολλαπλών διαδρομών kmOM3 500nm * καλώδιο οπτικών ινών multimode μήκους 500μm, multimode ίνας τύπου 50μm, εύρος ζώνης υποστήριξης 850nm 2000MHz * καλώδιο οπτικών ινών multimode kmOM4: multimode ίνας 50μm, modem 4700MHz * kmOS1 καλώδιο οπτικών ινών single mode σε 850nm: τύπος 9μm, εξασθένηση στήριξης 1dB / kmOS2 καλώδιο οπτικών ινών μονής λειτουργίας: μονοκόμματος τύπου ίνας 9μm, εξασθένιση υποστήριξης 0,4 dB / km
(3) TD / 1019-2001: Στερεό καλώδιο συνεστραμμένου ζεύγους μονωμένο από στερεή πολυολεφίνη για ψηφιακή επικοινωνία
